Badekamin fra et rør (59 bilder)

Hvordan lage en komfyr ut av røret?

• Utvalgsfunksjoner
• Skjema og dimensjoner

• vertikal
• horisontal

• fundament
• grillrist

• Brick fôr

Metallovner laget av rør i de fleste tilfeller er det vanskelig å ringe et estetisk møbel, siden deres viktigste funksjonelle formål er å raskt og effektivt oppvarme et dampbad. Et særpreget trekk ved en slik ovn er imidlertid muligheten for uavhengig produksjon, noe som reduserer kostnadene betydelig ved installasjon av bad.

Utvalgsfunksjoner

Ovnen for et bad fra et rør - det mest utbredte alternativet til varmeapparatet til et dampbad av enhver størrelse. En slik ovn utfører kvalitativt sine funksjoner, den er trygg både på byggestadiet og under drift. Den største fordelen er muligheten for selvoppføring av en slik komfyr.

Når du velger en bestemt komfyr, må du vurdere størrelsen og utformingen av dobbeltrommet, samt personlige preferanser. For et lite dampbad er det vanligvis anbefalt å installere en vertikal ovn fra et rør. Dette er et mer kompakt alternativ som ikke tar opp mye plass på rommet. Utformingen av en slik installasjon forutsetter tilstedeværelsen av ikke bare ovnsrommet, men også et ekstra sted for legging av steiner, samt en vanntank for oppvarming. Utvendig ligner ovnen en klassisk komfyr.

Hvis valget faller på denne variasjonen, må det huskes at det presenterte alternativet har lavere termiske egenskaper, og dens forbrenningsdører og blåseren er plassert i dobbeltrommet.

Hvis plass tillater det, bør den større preferansen gis til det horisontale variasjonen. Det er også områder for legging av steiner og en beholder for oppvarming av vann, men dørene og askepannen er plassert på slutten av installasjonen, og derfor kan de plasseres utenfor dobbeltrommet, for eksempel i omkledningsrommet eller utenfor badet, noe som forenkler flammeprosessen.

Området av varmestene øker mye på grunn av den lengre lengden av dette alternativet, i dampbadet øker den naturlige konveksjonen av varm luft.

Blant de viktigste fordelene ved stålrørene som brukes til baderommet er følgende:

• mekanisk stabilitet av belegget;
• pålitelig varmetabell;
• lav utvidelseskoeffisient ved oppvarming;
• evne til å beholde varme selv etter brennende tre;
• evnen til å bruke hvilken som helst type drivstoff;
• minimum sveising sømmer;
• rask oppvarming av damp.

Du kan ikke ignorere et par ulemper med metallstrukturer:

• metallet varmes opp raskt, men det avkjøles like raskt, det vil si at du må legge til brensel ganske ofte for å opprettholde den nødvendige lufttemperaturen;
• varmen fordeles ujevnt over hele rommet.

Hvis vi sammenligner metall- og mursteinovner for et bad, mister sistnevnte i slike kriterier som oppvarmingshastighet, sannsynlighet for karbonmonoksydforgiftning, enkel fremstilling.

Når du velger et metallrør for oppvarming av badet, ta hensyn til følgende punkter:

• kontroller styrken på strukturen;
• sørg for at overflaten ikke er skadet eller korrodert;
• Ved mangler er det nødvendig å utføre forsterkning med sveisede metallplaster;
• Du kan lage funksjonelle hull i korrosive områder.

Ikke bruk høyt karbon eller legert stål. De er ikke egnet for å lage en komfyr. Det er å foretrekke å velge stål med et karboninnhold på opptil 2%. Beregn høykarbonmateriale kan være gnisttilstanden under friksjon av overflaten av sandpapiret. Det har gnister i form av stjerner, spredning i forskjellige retninger, mens gnister av lavkarbonstål utmerker seg av en gulaktig farge og retthet. Ved samme test vil legeringsstål ha røde, oransje eller lyse hvite gnister.

Badovner er laget ikke bare av metallrør, men også av stålplater. Oftere forlater dette materialet en rektangulær form.

Sammenlignet med denne installasjonen har rundrøret følgende fordeler:

• Et metallrør er mye lettere når det gjelder produksjon - faktisk er det allerede en klar brannkasse, i motsetning til arkene som skal kuttes, kuttes, monteres og sveises;
• rør - det mest økonomiske alternativet;
• prosessen med varmeutveksling med omgivende luft i nærvær av en rundt badovn er mer effektiv;
• Når det gjelder bevegelse av røykgasser, viser det ferdige runde røret seg også å være mer selektivt;
• levetiden til en rundovn er lengre, selv om du sammenligner rektangulære og sylindriske rør laget av samme materiale.

Skjema og dimensjoner

Når du velger den mest foretrukne varianten av røret, bør det tas hensyn til stålets indre seksjon og tykkelse. For å gjøre dette ser vi på merkingen: for eksempel er "400 * 7" angitt, hvilket betyr at 400 mm er diameteren, 7 mm er profilens rørtykkelse. For badovner anbefales det å bruke rør med en diameter på 500-600 mm og en tykkelse på 7-13 mm, men dette er ikke obligatorisk. Valget av metallrørets størrelse avhenger av dampbadets område og ønsket vannvolum.

Den vanligste rørstørrelsen for et bad er 530 mm, slike installasjoner anses å være optimale for standard dampbad. Noen bad kan ikke skryte med store dampbad, de brukes, heller, for vasking og ikke for lang hvile, og så er små ovner plassert her, for eksempel med en diameter på 426 mm. Hvis dampbadets rom tillater det, vil et rør med en diameter på 630 mm gjøre.

vertikal

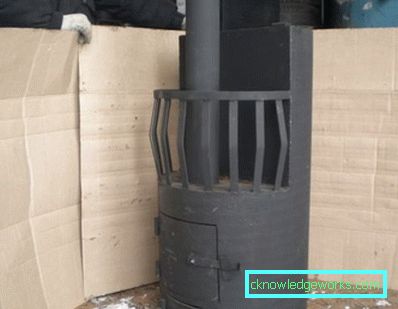

Vertikal type ovner har vanligvis en kompakt størrelse. Ristestengene og varmeren er under hverandre, og derfor er ovns diameter diameteren til røret. Fremstillingen av denne varianten er ikke vanskelig.

horisontal

Å samle en horisontal versjon krever mer arbeidskrevende arbeid. Tubular ovner brukes til dampbad, de er preget av høy styrkeindekser og skaper betingelser for effektiv varmeoverføring til luften i badstuen.

Forskjeller mellom vertikale og horisontale ovner:

• flammen i det vertikale røret går en kort vei til skorsteinen i den øvre delen av strukturen, de varme gassene berører sidene av kroppen litt, og er hovedsakelig plassert i midten;
• Den horisontale typen gir varm gass til toppen av enheten, hvoretter gass slippes ut i skorsteinen på grunn av luftfortynningen.
• utformingen av den vertikale ovnen varmes opp i badstuens vegger kvalitativt, men gulvet og luften på toppen av rommet er ikke i stand til å varme opp effektivt;
• Den horisontale varianten varmer opp alle deler av rommet, bortsett fra området nær gulvet og stedet under brannkassen.

Før du lager en ovn av noe slag, men spesielt horisontal, må du gjøre en kompetent tegning av den fremtidige enheten. Tegn et diagram over produktet, spesifiser alle dimensjonene på det, og følg denne instruksjonen tydelig. Feil under fremstilling av ovnen, kan ikke bare påvirke installasjonens effektivitet, men også truer helsen til turister. I tillegg forenkler det i stor grad installasjonsprosessen.

Mesteren, som først bestemte seg for å gjøre dette arbeidet, er bedre å bruke en ferdig tegning eller installere en modellmodell.

Hvordan gjør du det selv?

Ved å velge røralternativet, og tegne størrelsesskjemaet, fortsetter du til selvmontering av ovnen.

De viktigste kravene til montering av en hjemmelaget komfyr for et bad:

• installasjon av røret er laget på fundamentet med en 200 mm innrykk fra veggen, selv om den monterte ovnen har en liten vekt;
• i det området der metallrøret vil gå ut, er det nødvendig å gjøre en fortykning på 120 mm;
• 500 mm - minimale fremspring av røret over taket;
• alle tre deler er behandlet med isolasjonsmateriale med et lag av leire;
• overflaten av skorsteinen i området mellom taket og taket går gjennom stadier av plastering, en limemørtel påføres materialet;
• Hyller skal være plassert ved siden av veggen der ovnen står.

Arbeidet krever følgende materialer og verktøy:

• rørseksjon for badkaminens kropp;
• et rørstykke for avgass;
• metallplate 10-12 mm tykk;

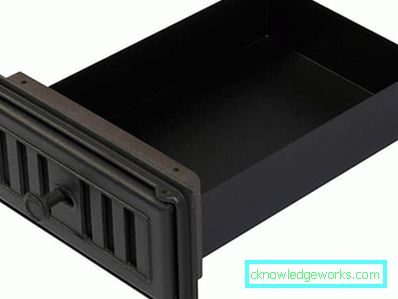

• elementene i ovnen, de kan kjøpes eller produseres selvstendig: rist, dører for separasjon av brannkassen og blåste, askepit;
• bulgarsk;
• sveisemaskin.

Som nevnt ovenfor kan du lage dine egne komfyrbeslag med egne hender, men de kjøpte delene vil koste deg mye, men de vil fremskynde arbeidet, og resultatet blir mer estetisk.

I hjertet av teknikken for montering av vertikal variasjon er et halvmeter skrot av rør.

Samlingen av den vertikale versjonen finner sted på bestemte stadier.

• Vi utvikler en forside for grunnlaget for en firkantet form. For å bestemme størrelsen skal legges til siden og en halv meters diameter. For forsterkning er det nødvendig å plassere forsterkning i betongen. Støttens minste tykkelse er 200 mm. Etter at betongen har satt, legges murstein på overflaten.
• Vi tar et meter langt stykke rør, klipp et hull på 50x200 mm fra under, under drift vil denne delen fungere som askass. Kontroller at bunnen av arbeidsstykket er helt flatt.
• Styr bunnen av brannkassen over døren blåste. Vi kutter en metallkrets med en tykkelse på 12 mm og ordner en rist i midten av arket, som er et rutenett med dimensjonene av bredden på stengene som svarer til avstanden mellom dem.

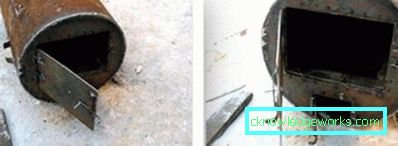

• Vi trekker seg fra bunnen av ca 50 mm og kutter et hull under ovnen. Dørparametre - 250x300 mm. Sveis løkken og utstryk sash.

• På toppen av brannboksen monterer vi en rektangulær metallplattform sveiset i hjørnene til røret, som tjener som kutter. Luften som vil spre seg mellom rørets vegger og kantene på dette arket, vil være bedre å varme veggene på enheten.
• Vi har en varmeapparat over strukturen. Vi utvikler sin nedre del fra en gitter med stenger 12-16 mm tykk. Vi trekker seg oppover 50-100 mm og sveiser den. Døren er laget i henhold til ovnsdørens prinsipper.
• Vanntanken kan være laget av det gjenværende 1,5 meter lange arket, bunnen vil lukke toppen av varmeren. I midten av disken, som skal bryte bunnen, bor et hull under røret. Vi skal organisere et avtagbart deksel, under danner vi kranen.

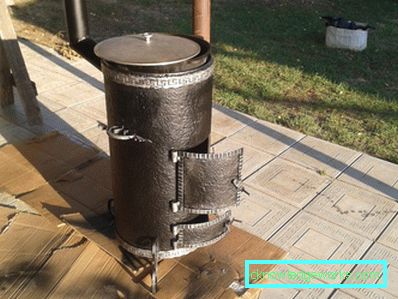

Vertikal sauna komfyr klar. For produksjon er det ikke behov for dyre materialer og moderne høyteknologiske verktøy. Men mesteren må fortsatt ha en sveiset praksis.

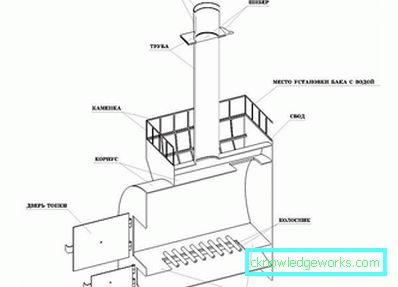

For fremstilling av en horisontal ovn vil det trenge et rørlengde på 0,8 meter. Døren er vanligvis installert i venterommet, det er umulig å montere en vanntank i røret i dette designet.

Monteringsprinsipper innebærer flere trinn.

• Første etappe er igjen arrangementet av stiftelsen. Vi gjør det på samme måte som når du installerer det vertikale alternativet.
• Klipp ut et rektangel på 400x800 mm med parametere 100 til 120 mm tykk i metall, sveis risten i midten.
• Innenfor fremtidens varmeapparat sveiste vi kutt ut blankt. Pass på at de sveisede sømmer i risten er øverst, ikke nederst. Da får de en mindre belastning.
• Klipp et rektangulært metallfly, avrundet på toppen, 600 mm bredt, 700 mm høyt. Dette vil være på veggen av ovnen.

• I fronten lager vi hull til brannboks og askepit, vi monterer dørene.
• For bakveggen gjør vi et rektangel kuttet ut av metall. Forberedelsesparametre - 700 x 900 mm.
• Vi lager et hull 150x150 mm i den øvre delen av saken bak den. Fra metallplater arrangerer vi et hvelv og utstyre det ovenfra. Klipp delen i buen under stedet for den etterfølgende sveisingen av røret, flytt den fremover 100 mm.
• Sveis røret. Buen - bunnen av varmeren. Å lage frontvegg.
• Vanntank, kjøpt eller sveiset for hånd, montert på baksiden av konstruksjonen.

Etter å ha montert ovnen av noe slag, er det nødvendig å rengjøre den fra skala og rust.

La oss dvele på noen punkter i installasjonen av en selvlagd ovn.

fundament

Den første fasen for bygging av ovnen. Det bør utføres i samsvar med alle regler og krav.

For å opprette, utfør følgende trinn:

• vi bringer ned firkantet forskyvning 200 mm høyt;
• jevnt firkanter 200x200 mm legger armeringen i lengderetningen og tverrgående i ett lag;
• Fest armeringselementene med strikkledning på leddene;
• Ved kantene på gitteret vi kjører i fire deler av forsterkning, legger vi et gitter på dem.

To uker etter helling er det nødvendig å åpne vinduene og dørene i rommet, og legge grunnlaget med våte filler. Dette vil forhindre forekomsten av sprekker på overflaten. I noen uker anbefales kluter å bli fuktet.

grillrist

Gitteret er et spesielt gitter designet for å gi trekkraft.

Å samle risten er også en enkel oppgave. For dette:

• kutt et rektangel av den nødvendige parameteren fra metallet, det vil si at det tilsvarer de indre dimensjonene til røret.
• Vi kutter senteret i den tilberedte platen slik at det er områder for sveising langs kantene;
• Sveis metallstenger horisontalt eller vertikalt.

Tips for å lage

Før du begynner å montere en badovn med egne hender, Bruk råd fra fagfolk.

• Prøv å få trimming av spiralrør, de er mer nøyaktige, ikke så elliptiske og laget av mer egnet stål. Du kan også kjøpe dem til prisen på skrap. Du kan bruke sømløse rør, men bare for fremstilling av små gjenstander.
• Mange foretrekker å bruke metallrullet rustfritt stål til montering av brannkassen, tank for vann og skorstein. Dette er et godt alternativ, men du må huske at sveising vil kreve bruk av rustfritt stål elektroder eller spesielle sveisetråd.
• Under arbeidsprosessen anbefales det å sveise støtter til røret slik at det ikke ruller og ikke kompliserer arbeidet.
• Ved konstruksjon av en vertikal modell, er det nødvendig å forlate minst 1/3 av ovnens diameter med åpninger for røyk for å komme inn i skorsteinen.
• Den ytre døren til steiner anbefales å plasseres slik at den under operasjonen styres i motsatt retning fra stedet hvor folk hviler. Dette sparer besøkende til badet fra brannskader med varm damp når fuktighet kommer på de varme steinene samtidig som varmen holdes.

• Mange håndverkere anbefaler å plassere sveisen under risten, da forbindelsessømmene blir ødelagt i første omgang under påvirkning av temperatur.
• Det anbefales å varme skorsteinens ytre vegger med et tykt lag av mineral eller basaltull for å redusere sannsynligheten for korrosjon inne i strukturen.
• Det er nødvendig å fylle tanken med vann før oppsuging - fuktighet fanget på metalloverflaten kan forårsake brannskader fra damppåvirkning.
• For dekorasjon anbefales det å dekke metallovnen med ildfast maling.
• Hvis ovnen er dekket med maling, er det bedre å varme det i frisk luft før installasjon. Således vil overflødig maling brenne uten å skade menneskekroppen.
• Dekk ovnen med en mursteinskjerm. Dette vil gi en mer jevn fordeling av oppvarmet luft, samt lagre resten fra alvorlige forbrenninger.

Suksessfulle eksempler

Lær av bildet på Internett-alternativene for vertikale og horisontale ovner. Blant dem er estetiske og malte modeller, og enklere varianter, men design, produksjon og installasjon varierer ikke mye. For å gjøre dette er det ikke nødvendig å være profesjonell, det viktigste er å følge ordningen og de angitte dimensjonene.

Brick fôr

For å gjøre metallovnen mer estetisk, anbefales det å legge det over med murstein.

Styling-eksempler kan være forskjellige.

• Solid vendt. Gir rask varmeoverføring, noe som reduserer ytelsen til varmeapparatet. Utfører en rent dekorativ funksjon.
• Varmeskjold. Det er et lite stein gjerde. Øker varmen og skaper et komfortabelt miljø for gjestene i umiddelbar nærhet av ovnen.
• Facing convector med kanaler. Det mest allsidige alternativet. Passer for metallkonstruksjon, uavhengig av romets størrelse.

bluing

Et annet vellykket eksempel på å dekorere en metallstruktur er bluing. Denne metoden er overflatebehandling med kjemiske forbindelser som ikke bare gir estetiske egenskaper, men også permanent beskyttelse mot korrosjon.

Det påførte laget vil vare lenger hvis metalloverflaten blir grundig rengjort på forhånd. For å gjøre dette trenger du ikke å kjøpe profesjonelle formuleringer, du kan selvstendig lage en løsning av butylalkohol (4 gram), fosforsyre (150 gram) og vann (1 liter).

Etter rengjøring og fjerning av syre rester er det nødvendig å smelte ovnen til 150 grader og dekke metallet med et lag av kaustisk brus i en time. Det vil være lettere å sprøyte sammensetningen.

farge

For å male metallovner, kan du nå finne spesielle varmebestandige maling. Når du velger en type maling, må du huske at en jevnere og skinnende overflate gir mye mindre varme, og et grovt rør, malt i mørk farge, sprer varme til maksimum. Aluminiumsmaling anbefales ikke til dette formålet.

Det er ikke bare et utmerket alternativ til fabrikkversjonen, men også en mulighet til å gjennomføre et prosjekt som møter individuelle forhold - dampbad, preferanser for dampkvalitet (tørr eller våt) og personlige behov.

Video master klasse på å lage en bad komfyr fra røret, se nedenfor.
