Fleksibel vannforing: art, formål og drift

Fleksibel vannforing: art, formål og drift
  • Funksjoner og fordeler
  • Tekniske spesifikasjoner
  • typer
  • forsterket
  • belg
  • Rustfritt stål
  • Materialer og størrelser
  • avtale
  • Hvordan velge?
  • Hvordan koble du til og hvor ofte skal du endre?
  • For noen år siden i nesten alle bad kunne man se store rot og ulempe av stålrør som var koblet til ulike rørleggerarbeid. Vaskeservanter og dusjer ble koblet til dem gjennom en rekke koblinger og adaptere. På grunn av denne forbindelsen ble alle hjørner av badet okkupert med massive konstruksjoner fra rør som regelmessig brøt seg ned på grunn av hydrauliske vibrasjoner og støt.

    Med tilgang til sanitærmarkedet til den nye fleksible liner "muttermutter" var det mulig å løse ikke bare problemet med rask ødeleggelse av vannforsyningssystemet, forlenge levetiden til 10-15 år, men også frigjøre plass ved å utvide det frie området av små bad.

    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift

    Funksjoner og fordeler

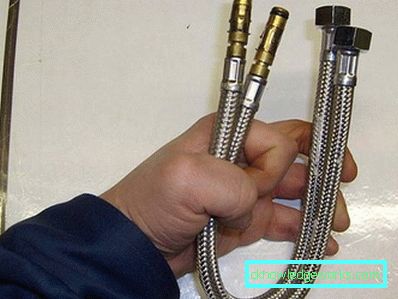

    Det fleksible systemet består av en bevegelig elastisk slange, dekket på toppen med en metallmantel. Lengden kan starte fra 30 cm og nå 5 m. På enden av foringen er det muttere og beslag med gummitetninger som er festet til hovedrøret og til VVS-elementet eller husholdningsapparater. Fargemerker påføres metallflettet, som angir anvendelsesområdet for slangen. Bare varmt vann skal strømme gjennom den røde merkede slangen, ekstremt kaldt vann gjennom den blåmerket slangen, og dobbel farge indikerer produktets allsidighet.

    Du kan også finne eyeliner med gule striper på salg. Den er designet for å koble til og arbeide med gassutstyr, men det kan ikke kobles til vann. Den indre overflaten av den fleksible slangen til en slik eyeliner er impregnert med spesielle stoffer, som under ingen omstendigheter ikke skal falle inn i drikkevannet.

    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift

    Fleksibel eyeliner erstattet nesten de harde stålrørene på grunn av det store antall fordeler.

    • I motsetning til gamle massive rør tar tynne fleksible rør mindre plass og lar deg plassere hygieneprodukter i stor avstand fra hovedrøret uten å rote opp plass rundt veggene og gulvet.
    • Slangenes fleksibilitet gjør det mulig å flytte allerede tilkoblede apparater og koble det til i de minste rommene.
    • Produktet trenger ikke sveising og er koblet nesten med "bare hender". Dette tillater deg ikke bare å spare penger på kjøp av sveisemaskiner, men også å koble uavhengig til en nybegynner.
    • Høyere, sammenlignet med konvensjonelle rør, utvider påliteligheten av produktet levetiden til flere tiår.
    • Et slikt fleksibelt rør er mer motstandsdyktig overfor ekstern skade og interne hydrauliske støt.
    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift

    Fleksibel eyeliner, men mye bedre tøff, men har sine ulemper.

    • Produktet tåler ikke spenning og vridning, de kan skade og deformere det.
    • Det er forbudt å installere en fleksibel eyeliner ved siden av en åpen ild. Unntaket er gasslangen i en metallmantel, selv om det anbefales å montere det slik at det ikke når brannen på ovnen.
    • Hvis vann leveres samtidig til flere rom, begynner den fleksible eyeliner å vibrere, og som et resultat danner det lavt hum.
    Fleksibel vannforing: art, formål og drift

    Tekniske spesifikasjoner

    I VVS-markedet finner du to forskjellige kategorier av fleksible tilkoblinger - adaptere og forlengere. Adaptere er vanlige slanger for tilførsel av vann til dusjer, vasker eller vaskemaskiner. Lengden deres sjelden overskrider 0,5 m. Ved hjelp av en skjøteledning koblet til adapteren, leveres vann til de seksjonene som en vanlig slange ikke kan nå.

    Kjennetegn på rørledninger og første og andre kategorier er liknende og ser slik ut:

    • Diameterene av rørets ytre og indre radius er henholdsvis 12 og 11,5 mm;
    • nominelt trykk er 8 bar, og maksimumet når 10 bar;
    • minimum bøyningsradius er 60 mm;
    • maksimal tillatt temperatur på 70 grader;
    • en arbeidsressurs er minst 10 år;
    • Hardhet av gummislangen 75 Shore;
    • Maksimalt dreiemoment på ventilen på enden av slangen 50 Nm.
    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift

    typer

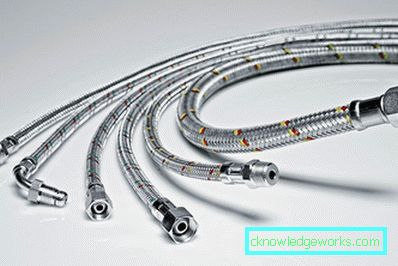

    Produksjonen av fleksibel liner er fortsatt i utviklingsstadiet, men et bredt spekter eksisterer allerede på markedet. De er klassifisert etter ulike egenskaper, for eksempel ved fletting, etter type beslag eller ved intern fylling. Den vanligste av disse er klassifiseringen etter type fletning.

    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift

    forsterket

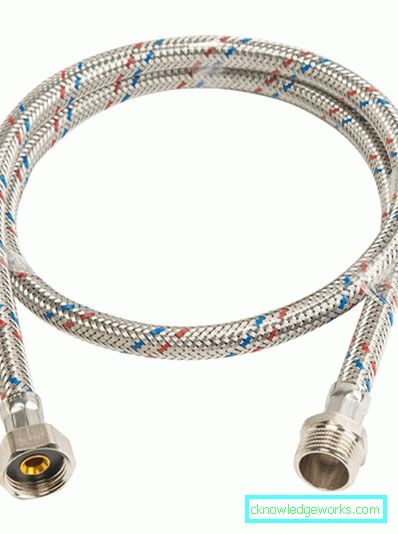

    En av de mest populære typer fleksibel liner er forsterket liner. Den består av to deler: den indre gummislangen og den ytre stålkappen. Slanger av forskjellig lengde er innpakket med stål av en bestemt farge (blå for kaldt vann og rødt for varmt), beslag eller muttere med gummitetninger er festet til endene.

    Maksimal driftstemperatur for en slik installasjon er +90 grader, så den brukes ikke til installasjon av varmesystemer. Likevel er det veldig praktisk å koble til mikseren, vaskemaskinen eller kjelen. Fordelene er:

    • bekvemmelighet og hastighet på installasjon, fra alle verktøy er en skiftenøkkel nok;
    • større fleksibilitet enn andre arter;
    • større styrke sammenlignet med polypropylenrør, ettersom forsterket liner er forsterket med metall.

    Ulempene med forsterkede produkter inkluderer:

    • rask slitasje på tynn gummi tetninger;
    • rask slitasje på flettet med hyppige bøyninger.

    Det er verdt det forsterkede produktet betydelig lavere bælteforinger, men slites ut litt raskere. Dens gjennomsnittlige levetid er ca 2-4 år.

    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift

    belg

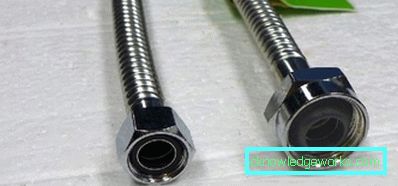

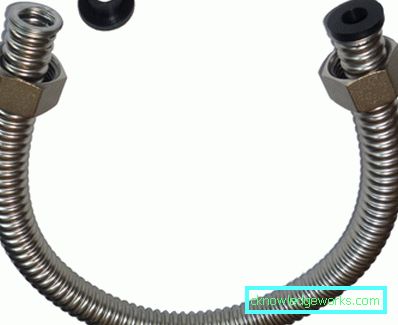

    Bælgen er et stålbølgepipen opptil 2 meter lang, som kan strekke seg og krympe til de nødvendige verdiene. Messingmuttere med gummipakninger er montert i enden, som er i stand til å motstå tilstrekkelig høye temperaturer. Et slikt metall trekkspill kan tåle dråper fra en minimumstemperatur på -50, opp til maksimalt +250 grader. Det brukes ofte til å levere vann til varmesystemer og kjølesystemer, for eksempel for viftehjulsenheter eller splittesystemer.

    Fordelene ved en slik bølgepapp er:

    • høy pålitelighet og holdbarhet;
    • motstand mot vannhammere og temperaturforskjell;
    • slik eyeliner brenner ikke og kan monteres selv i nærheten av en åpen flamme;
    • Det er hygienisk og helt trygt for mennesker.
    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift

    Av minusene kan du bare velge:

    • høy pris;
    • sterk støy generert av strømmen av vann gjennom et slikt rør.

    Levetiden til et fleksibelt rør kan nå 25-30 år, men det er veldig dyrt. Det kan brukes ikke bare for vannforsyning, men også for gass.

    Fleksibel vannforing: art, formål og drift

    Rustfritt stål

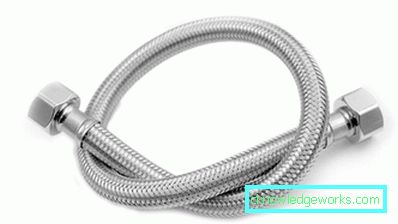

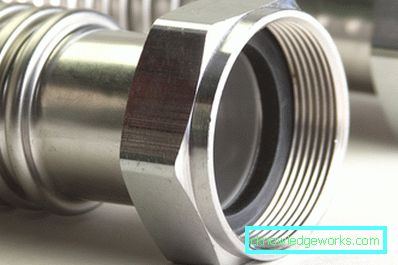

    Slanger av rustfritt stål er billigere enn bælger, og de varer lenger enn vanlige forsterkede. Lengden kan starte fra 50 cm og nå 1 m. I enden av rustfri slange, samt forsterket slange, er det vanlige nøtter eller beslag. Med hjelpen kan du koble liner til både konvensjonelle og vinkeladaptere. Blant fordelene er:

    • høy korrosjonsbestandighet (høyere enn andre rør);
    • demokratisk pris;
    • enkel installasjon;
    • motstand mot brann og plutselige temperaturendringer.

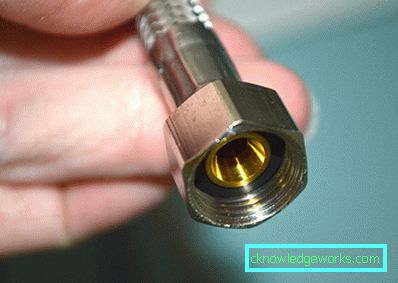

    Det er bare en ulempe ved en slik eyeliner - med en gummipakning av lav kvalitet eller utilstrekkelig tilspenning av låsemutteren, begynner denne eyeliner å lekke på leddene og blir raskt ubrukelig.

    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift

    Materialer og størrelser

    Den fleksible eyeliner av forskjellige typer kan bestå av både ett materiale og en kombinasjon av flere. Innvendig elastisk slange laget av gummi eller gummi.

    Gummislanger brukes oftest til å koble til toalettet eller vaskemaskinen, da drikkevann ikke kan serveres på dem. Gummi har en spesiell lukt, som overføres til vannet som går gjennom det. I tillegg til den indre slangen, er eyeliner flettet på toppen med et forsterkende materiale som beskytter den skjøre slangen mot ekstern skade. Den kan være laget av ulike metaller eller syntetiske materialer.

    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift

    aluminium

    Denne flettet er bare egnet for tilførsel av vann med en temperatur ikke høyere enn 80 grader. Det er svært utsatt for korrosjon, og levetiden er ikke over 5 år.

    Fleksibel vannforing: art, formål og drift

    Rustfritt stål

    Braid fra rustfritt stål øker levetiden til en eyeliner fra 5 til 10 år, samtidig øker den maksimale vanntemperaturen til 95 grader og trykker til 10 atmosfærer. En av varianter av rustfritt flett er et metallrør, kalt balg.

    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift

    nylon

    Nylonflettet vil vare ca 10 år og kan tåle oppvarming opptil 110 grader. I tillegg økes arbeidstrykket til 20 atmosfærer, noe som betydelig øker prisen på slike produkter.

    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift

    sink

    Den galvaniserte ledningen er ikke slitesterk og fleksibel, og prisen for den er mye mindre enn for andre materialer.

    Hoveddimensjonene til den fleksible slangen er slangelengden, indre og ytre diameter. Samtidig er diameteren av ikke bare selve slangen, men også kaliber av beslag på kantene viktig. Diameteren til moderne slanger overstiger sjelden 1-2 tommer. Ofte på salg kan du finne liners med diametre på 3/8, 3/4 og 1/2 inches.

    Med hensyn til lengden på fleksible rør, varierer det vesentlig fra produsenten. Ofte starter linjen med produkter 500 - 600 mm lange, og slutter med store industrielle rør, som når 5000 mm.

    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift

    avtale

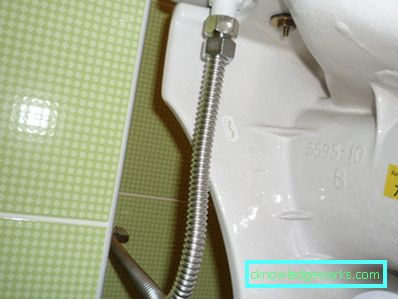

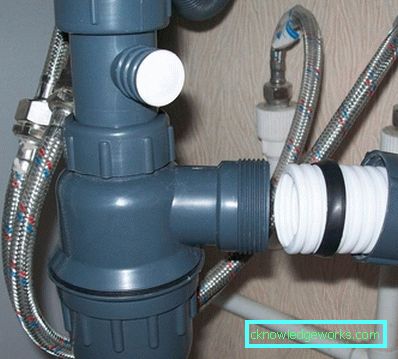

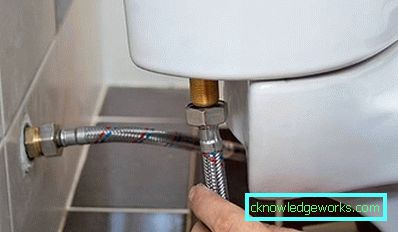

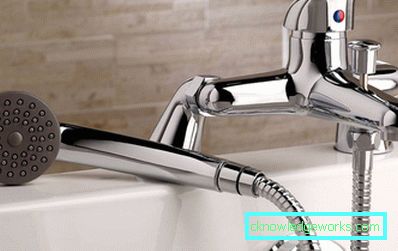

    Fleksibel eyeliner brukes nesten overalt, dens formål - å koble til VVS-armaturet med et vannrør. Med det kan du ta med vann til kranen, som ligger i nærheten av kjøkkenvasken eller på vasken på badet, du kan koble til vaskemaskin og oppvaskmaskin og ulike pumpestasjoner. De leverer vann til toalettet, dusj og kjele. De er montert for å levere vann til sprinklerne (sprinklersystemet er en integrert del av brannslukningsanlegget, vanningshodder og rør fører til dem vann).

    I tillegg til konvensjonelle VVS-systemer, brukes fleksible forbindelser i mange forskjellige enheter. For eksempel gassrørledninger, tekniske rør eller rør i ulike biler.

    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift

    Hvordan velge?

    For å velge riktig eyeliner for hvert enkelt tilfelle, Det er nødvendig å ta hensyn til mange nyanser:

    • Braid bør velges avhengig av hvilket rom vil være installasjon og drift av røret. Nylonrøret bør ikke monteres i nærheten av brann og metall i rom med høy luftfuktighet.
    • Størrelsen skal være slik, slik at røret ikke strekker seg når det er tilkoblet, men du bør heller ikke kjøpe for lange produkter. Hvis slangens lengde er valgt feil, vil den enten være løst festet eller vridd med løse ringer, noe som raskt vil ødelegge flettet på foldene.
    • Det bør ikke være en sterk gummi eller kjemisk lukt fra slangen. En slik eyeliner er strengt forbudt å bruke for å levere drikkevann, det er kun egnet for tekniske behov.
    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift
    • Produktet skal ikke være for lett. - Dette er en indikator på dårlig kvalitet materiale. Det høyeste kvalitetsproduktet er laget av rustfritt stål eller messingbeslag, og den mest lave kvaliteten - av silumin og sink. Det er slanger med plastfittings - disse er praktisk talt engangsprodukter.
    • Formålet med liner må samsvare med driftstemperatur og trykk., spesifisert i vedlagte dokumentasjon. Det er ikke nødvendig å koble slangen i en blå flette til batteriet eller gassovnen - dette kan føre til mindre problemer og til disse nødsituasjonene.
    • Slangen skal bøyes godt Ingen feil skal være synlige på huset. Emballasjen må velges ett stykke og med passende merking.

    Italia er en produsent som lenge har bevist seg i byggebransjen. En av de beste italienske eyeliners er produkter fra selskapet. Parigi. Høye priser på grunn av pålitelighet og holdbarhet av liner. Alle beslag er laget av høy styrke nikkel og vil vare i minst 15 år.

    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift

    Ikke mindre populær utenlandsk produsent er selskapet. Mateu fra Spania. Produktene i mellomsegmentet finnes i nesten hver tredje leilighet. Den særegne egenskapen er bruken av PEX slanger laget av polyetylen. Den samme liner av dette merket kan brukes til å levere kaldt vann og til installasjon av varmesystemet.

    Bulgarsk liner ligningen Også ganske vanlig i VVS-markedet. Til tross for høy kvalitet og rimelig pris, varierer vurderinger av ekte kjøpere mye. Dette skyldes mest sannsynlig at jo mer populært et produkt blir, desto mer falske blir det på markedet.

    Innenlandske produsenter er representert i dag av selskaper som "Aquatekhnika", "Monolith" og "Giant". Deres produkter har en lavere pris, og kvaliteten er ofte ikke dårligere enn utenlandske rør. Kjøperne gir mye positiv tilbakemelding på disse modellene, men de indikerer ofte en viss uoverensstemmelse mellom de tekniske egenskapene i passet og selve produktet. Til tross for dette er inntrykk av det russiske rørleggerarbeidet generelt positivt.

    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift

    Hvordan koble du til og hvor ofte skal du endre?

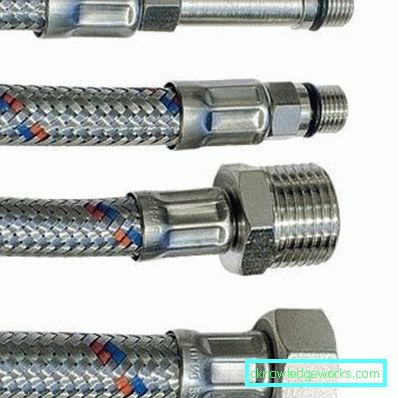

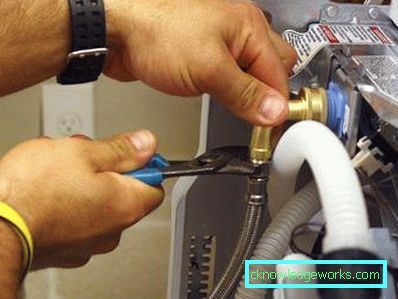

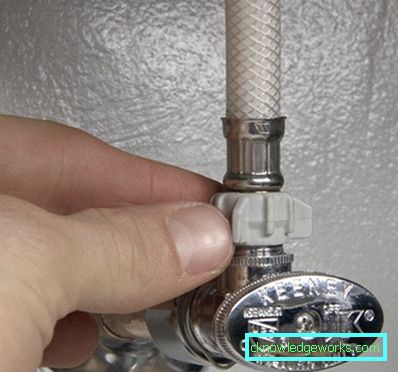

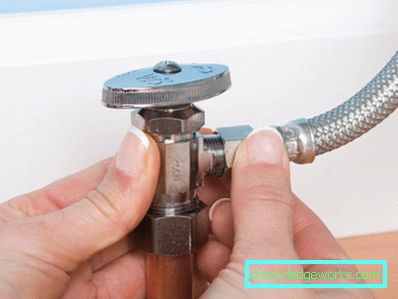

    Tilkoblingen av den fleksible tilkoblingen til rørleggerarbeidet og selve vannrøret utføres ved hjelp av en montering og en mutter som befinner seg i forskjellige ender av produktet. Denne prosessen er ganske enkel, det viktigste er å følge visse regler.

    • Før du fortsetter installasjonen, er det nødvendig å visuelt inspisere forsyningslinjen for feil og krympe kvalitet.
    • Det er umulig å øke eyeliner med en annen eyeliner uten tilleggsutstyr. Teknisk er dette mulig, men en slik tilkobling vil ikke være for sterk og vil begynne å passere vann over tid.
    • Du kan ikke vri og trekke slangen, bøy den til en pause og sterkt strekke.
    • Bøyningsradiusen til selv den mykeste lineren bør ikke være mindre enn 70 mm.
    • Eyeliner er aldri satt i en passform. Hvis lengden på det kjøpte produktet er utilstrekkelig, er det nødvendig å kjøpe en ny, lengre en.
    • Du kan ikke sette en fleksibel liner på de stedene hvor den vil passere gjennom taket. Ikke hang forskjellige objekter på den og bruk den nær en åpen flamme.
    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift
    Fleksibel vannforing: art, formål og drift

    Den gamle eyelineren endres til en ny etter utløpsdatoen som er angitt i dokumentasjonen. Noen ganger på dette punktet er det fortsatt intakt og ser sterkt nok ut, men det kan skje skader inni.

    I noen tilfeller begynner røret å lekke eller rust lenge før slutten av levetiden. Deretter må det umiddelbart skiftes ved å kjøpe produkter fra en mer pålitelig produsent. Kun høykvalitetsmaterialer og riktig produksjonsteknikk vil tillate den fleksible tilkoblingen å vare i hele perioden uten brudd.

    For informasjon om hva du skal se etter når du velger en fleksibel liner, se følgende video.
